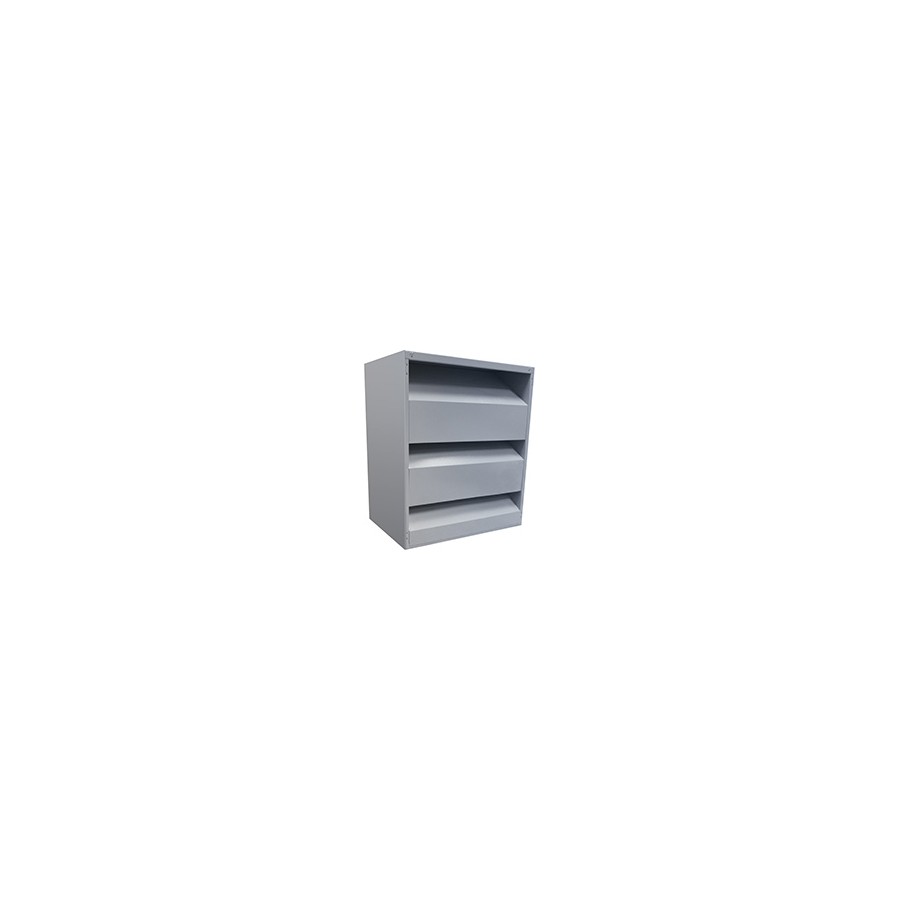

Решетки шумопоглощающие РШГ, РШД
Вентиляционная решётка Арктос. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Решетки шумопоглощающие РШГ, РШД предназначены для снижения шума, проникающего через приточные или вытяжные отверстия при подаче и удалении воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Конструкция и работа
Решетки РШГ, РШД изготовлены из прочного корпуса, внутри которого находятся жалюзи, наклоненные по ходу воздуха, заполненные звукопоглощающим материалом толщиной 50 мм и закрытые стальными перфорированными панелями. В решетках РШГ жалюзи расположены в один ряд. У РШД для увеличения шумопоглощения жалюзи установлены в два ряда V-образно.
Выпускаются следующие исполнения решеток: РШГ, РШД — стандартное исполнение решеток; РШГ-С, РШД-С — решетки с защитной сеткой; РШГ-М, РШД-М — решетки с монтажной рамкой; РШГ-СМ, РШД-СМ — решетки с защитной сеткой и монтажной рамкой.
Минимальный размер решеток 400×450 мм, максимальный — 1600×2250 мм, с шагом 150 мм.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
Данные для подбора
| Высота | V=0,3 м/с | V=0,5 м/с | V=1,0 м/с | V=1,5 м/с | V=2,0 м/с | V=3,0 м/с | V=4,0 м/с | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В, мм | L, | ΔPполн, | L, | ΔPполн, | L, | ΔPполн, | L, | ΔPполн, | L, | ΔPполн, | L, | ΔPполн, | L, | ΔPполн, |
| м3/ч | Па | м3/ч | Па | м3/ч | Па | м3/ч | Па | м3/ч | Па | м3/ч | Па | м3/ч | Па | |
| РШГ | ||||||||||||||
| 450 | 500 | 12 | 800 | 35 | 1600 | 140 | 2400 | 310 | 3100 | 550 | — | — | — | — |
| 600 | 600 | 5 | 1100 | 13 | 2100 | 50 | 3200 | 120 | 4200 | 210 | 6300 | 460 | — | — |
| 750 | 800 | 3 | 1300 | 9 | 2600 | 30 | 4000 | 80 | 5300 | 140 | 7900 | 310 | — | — |
| 900 | 1000 | 3 | 1600 | 7 | 3200 | 30 | 4800 | 60 | 6300 | 120 | 9500 | 260 | 12700 | 460 |
| 1050 | 1100 | 2 | 1900 | 6 | 3700 | 20 | 5600 | 60 | 7400 | 100 | 11100 | 220 | 14800 | 390 |
| 1200 | 1300 | 2 | 2100 | 6 | 4200 | 20 | 6400 | 50 | 8500 | 90 | 12700 | 210 | 17000 | 360 |
| 1350 | 1400 | 2 | 2400 | 5 | 4800 | 20 | 7200 | 50 | 9600 | 90 | 14300 | 190 | 19100 | 350 |
| 1500 | 1600 | 2 | 2700 | 5 | 5300 | 20 | 8000 | 40 | 10600 | 80 | 15900 | 180 | 21200 | 320 |
| 1650 | 1800 | 2 | 2900 | 5 | 5800 | 20 | 8800 | 40 | 11700 | 70 | 17500 | 170 | 23400 | 300 |
| 1800 | 1900 | 2 | 3200 | 5 | 6400 | 20 | 9600 | 40 | 12800 | 70 | 19100 | 170 | 25500 | 300 |
| 1950 | 2100 | 2 | 3500 | 5 | 6900 | 20 | 10400 | 40 | 13800 | 70 | 20700 | 170 | 27700 | 300 |
| 2100 | 2200 | 2 | 3700 | 4 | 7400 | 20 | 11200 | 40 | 14900 | 70 | 22300 | 160 | 29800 | 280 |
| 2250 | 2400 | 2 | 4000 | 4 | 8000 | 20 | 12000 | 40 | 16000 | 70 | 24000 | 160 | 31900 | 280 |
| РШД | ||||||||||||||
| 450 | 500 | 18 | 800 | 53 | 1600 | 210 | 2400 | 465 | — | — | — | — | — | — |
| 600 | 600 | 8 | 1100 | 20 | 2100 | 75 | 3200 | 180 | 4200 | 315 | — | — | — | — |
| 750 | 800 | 5 | 1300 | 14 | 2600 | 45 | 4000 | 120 | 5300 | 210 | 7900 | 465 | — | — |
| 900 | 1000 | 5 | 1600 | 11 | 3200 | 45 | 4800 | 90 | 6300 | 180 | 9500 | 390 | — | — |
| 1050 | 1100 | 3 | 1900 | 9 | 3700 | 30 | 5600 | 90 | 7400 | 150 | 11100 | 330 | — | — |
| 1200 | 1300 | 3 | 2100 | 9 | 4200 | 30 | 6400 | 75 | 8500 | 135 | 12700 | 315 | — | — |
| 1350 | 1400 | 3 | 2400 | 8 | 4800 | 30 | 7200 | 75 | 9600 | 135 | 14300 | 285 | — | — |
| 1500 | 1600 | 3 | 2700 | 8 | 5300 | 30 | 8000 | 60 | 10600 | 120 | 15900 | 270 | 21200 | 480 |
| 1650 | 1800 | 3 | 2900 | 8 | 5800 | 30 | 8800 | 60 | 11700 | 105 | 17500 | 255 | 23400 | 450 |
| 1800 | 1900 | 3 | 3200 | 8 | 6400 | 30 | 9600 | 60 | 12800 | 105 | 19100 | 255 | 25500 | 450 |
| 1950 | 2100 | 3 | 3500 | 8 | 6900 | 30 | 10400 | 60 | 13800 | 105 | 20700 | 255 | 27700 | 450 |
| 2100 | 2200 | 3 | 3700 | 6 | 7400 | 30 | 11200 | 60 | 14900 | 105 | 22300 | 240 | 29800 | 420 |
| 2250 | 2400 | 3 | 4000 | 6 | 8000 | 30 | 12000 | 60 | 16000 | 105 | 24000 | 240 | 31900 | 420 |
| Значения в таблице приведены для решеток длиной А=1 м, для другой длины значения расхода воздуха L корректируется на величину А. | ||||||||||||||

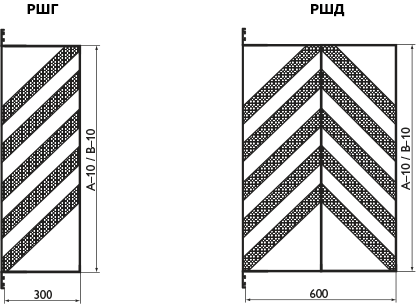

Чертёж и присоединительные размеры

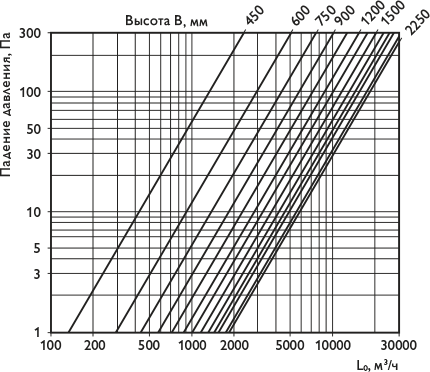

Аэродинамические характеристики
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
