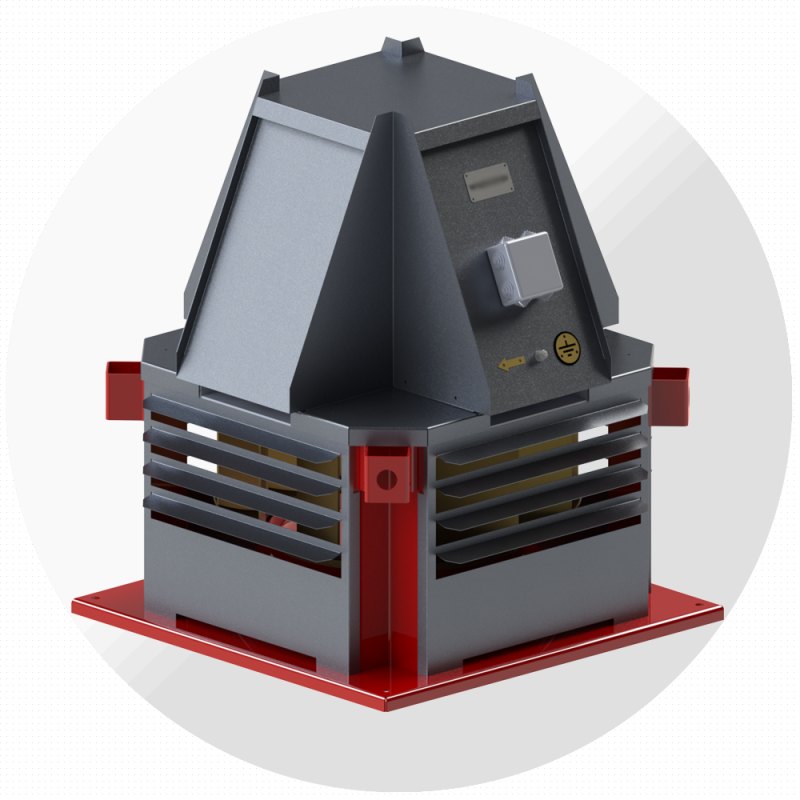

Крышный вентилятор дымоудаления ВКРС-ДУ №7,1, Ø710 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор дымоудаления ВКРС-ДУ №7 — крышный радиальный вентилятор дымоудаления с выбросом в стороны завода «Виктория» (Москва). Номер 7,1: диаметр рабочего колеса 710 мм. В каталоге завода 9 исполнений по двигателю: производительность до 21 500 м³/ч, полное давление до 1126 Па, мощность 1,1–11 кВт.
Крышный вентилятор на базе ВКРС для вытяжной противодымной вентиляции: ДУ-400 — 2 часа при 400 °С, ДУ-600 — 2 часа при 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-7,1-090-7,5-1500 | 0,90 | 0–15 600 | 912…0 | АИР132S4 | 7,5 | 1455 | — |
| ВКРС-ДУ-Т-7,1-095-11-1500 | 0,95 | 0–18 400 | 1017…0 | АИР132M4 | 11 | 1450 | — |
| ВКРС-ДУ-Т-7,1-100-11-1500 | 1,00 | 0–21 500 | 1126…0 | АИР132M4 | 11 | 1450 | 75 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-7,1-090-2,2-1000 | 0,90 | 0–10 200 | 386…0 | АИР100L6 | 2,2 | 940 | 175 |
| ВКРС-ДУ-Т-7,1-095-3-1000 | 0,95 | 0–12 000 | 430…0 | АИР112MА6 | 3 | 950 | 185 |
| ВКРС-ДУ-Т-7,1-100-3-1000 | 1,00 | 0–14 000 | 477…0 | АИР112MА6 | 3 | 950 | 190 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКРС-ДУ-Т-7,1-090-1,1-750 | 0,90 | 0–7600 | 216…0 | АИР90LВ8 | 1,1 | 710 | 165 |
| ВКРС-ДУ-Т-7,1-095-1,1-750 | 0,95 | 0–8900 | 240…0 | АИР90LВ8 | 1,1 | 710 | 170 |
| ВКРС-ДУ-Т-7,1-100-1,5-750 | 1,00 | 0–10 400 | 266…0 | АИР100L8 | 1,5 | 700 | 170 |
Расшифровка обозначения
ВКРС-ДУ-Т-7,1-095-3-1000
| ВКРС-ДУ | крышный радиальный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКРС-ДУ, мм
| Номер вентилятора | Высота оси вращения электродвигателя | D | D1 | А | А1 | H | d | М | n | n1 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВКРС-7,1 | 90…160 | 710 | 740 | 900 | 830 | 1130 | 15 | М8 | 8 | 12 |
Назначение и исполнения
| Выход потока в две противоположные стороны | исполнение 01 |
| Выход потока в четыре стороны | исполнение 02 |
| Выход потока в три стороны | исполнение 03 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 400°С) | ДУ-400 |
| Для систем дымоудаления (огнестойкость 2 часа при температуре перемещаемой среды до 600°С) | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Max t перемещаемой среды — 600ºC Время работы при max t перемещаемой среды — не менее 120 минут
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
По запросу производим сейсмостойкие вентиляторы ВКРС.
Где применяется
- Дымоудаление из коридоров и холлов многоэтажных зданий
- Паркинги, торговые и офисные центры
- Производственные и складские здания
- Кровли с негорючим покрытием (боковой выброс)
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКРС-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
