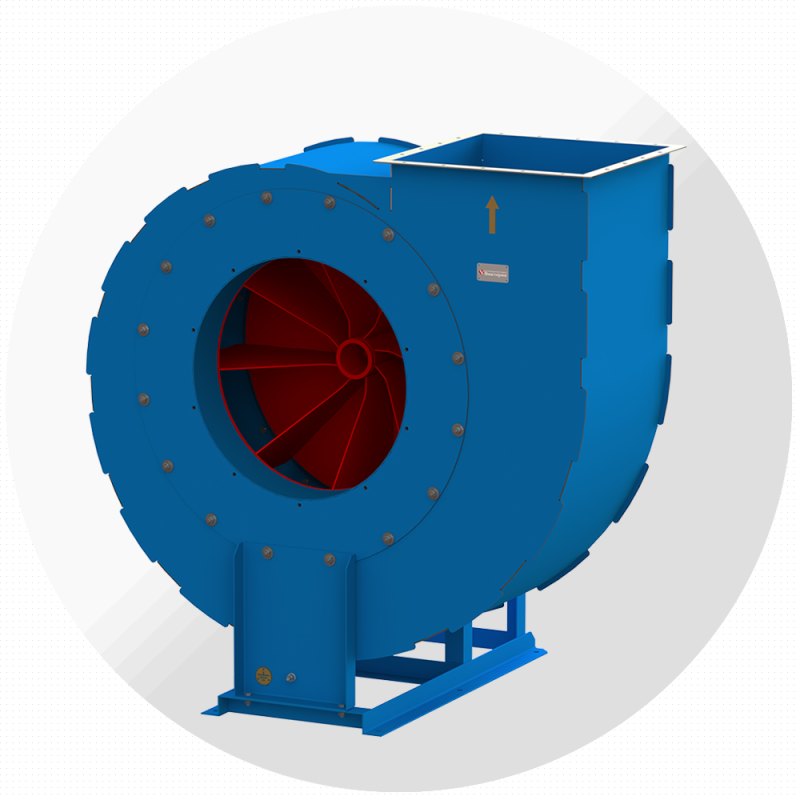

Пылевой вентилятор ВРП-122-45 №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №5 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 4 исполнения по двигателю: производительность от 1700 до 9000 м³/ч, полное давление до 1342 Па, мощность 1,5–5,5 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,6-095-4-1500 | 0,95 | 2600–7700 | 1211…846 | 1186…630 | АИР100L4 | 4 | 1411 | 105 |
| ВРП-122-45-5,6-100-5,5-1500 | 1,00 | 3000–9000 | 1342…937 | 1309…643 | АИР112M4 | 5,5 | 1441 | 128 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,6-095-1,5-1000 | 0,95 | 1700–5100 | 531…371 | 520…276 | АИР90L6 | 1,5 | 935 | 94 |
| ВРП-122-45-5,6-100-2,2-1000 | 1,00 | 2000–6000 | 588…411 | 574…282 | АИР100L6 | 2,2 | 940 | 103 |
Расшифровка обозначения
ВРП-122-45-5,6-095-1,5-1000
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,6-095, 1,5/960 | 934 | 949 | 688 | 336 | 585 | 168 | 400 | 430 | M8 | 8 | 336 | 370 | 3 | 2 | 14 | 10 | 320 | 610 | 188 | 15 | 6 |
| ВРП-122-45-5,6-100, 2,2/960 | 934 | 949 | 748 | 336 | 585 | 168 | 400 | 430 | M8 | 8 | 336 | 370 | 3 | 2 | 14 | 10 | 320 | 640 | 188 | 15 | 6 |
| ВРП-122-45-5,6-095, 4,0/1450 | 934 | 949 | 748 | 336 | 585 | 168 | 400 | 430 | M8 | 8 | 336 | 370 | 3 | 2 | 14 | 10 | 320 | 640 | 188 | 15 | 6 |
| ВРП-122-45-5,6-100, 5,5/1450 | 934 | 949 | 783 | 336 | 585 | 168 | 400 | 430 | M8 | 8 | 336 | 370 | 3 | 2 | 14 | 10 | 410 | 650 | 188 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-5,6 | 933 | 402 | 364 | 860 | 374 | 633 | 822 | 458 | 532 | 1063 | 430 | 486 | 822 | 458 | 402 | 1063 | 430 | 374 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
